Hướng dẫn đầy đủ về VGA: Những điều bạn cần biết

VGA là viết tắt của Video Graphics Array. Nó là một tiêu chuẩn cho đầu ra video sử dụng tín hiệu analog thay vì tín hiệu số. Đầu nối VGA có 15 chân, mỗi chân góp phần vào cách phối màu trên màn hình.

Tiêu chuẩn VGA được giới thiệu lần đầu tiên vào năm 1987. IBM ban đầu thiết kế tiêu chuẩn cho màn hình 640×480. Kết nối VGA sử dụng hệ thống 16 màu. Đây là một cuộc cách mạng vào thời điểm đó và thay thế S-Video.

Hầu hết các tiêu chuẩn hiện đại để truyền video đều sử dụng tín hiệu số (ở phần sau của bài viết). Vì vậy, cáp VGA ngày càng ít được ưa chuộng. Tuy nhiên, một số màn hình, card màn hình, máy tính xách tay cũ và TV có cổng VGA.

Hãy tiếp tục đọc nếu bạn muốn tìm hiểu:

• Đầu nối VGA trông như thế nào?
• Tại sao đầu nối VGA có chân cắm nhỏ?
• Có những loại biến thể nào của cổng VGA?
• Kết nối VGA có thể hỗ trợ độ phân giải cao không?
• Sự khác biệt giữa HDMI và VGA là gì?

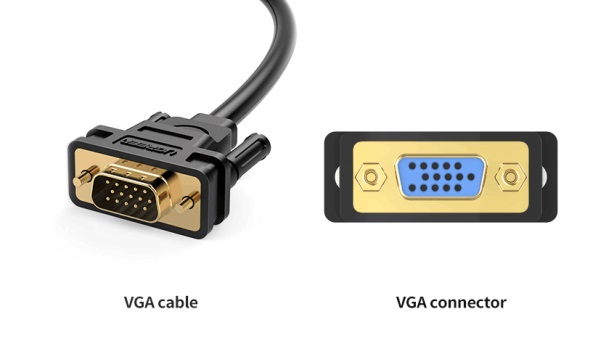

Đầu nối VGA trông như thế nào?

Một đầu nối cáp VGA đực và một cổng VGA cái có hình dạng hình thang. Đầu nối đực có hai ốc vít ở hai bên tương ứng với hai lỗ vít trên cổng cái. Trong hình thang có 15 chân tương ứng với 15 lỗ trên đầu nối cái.

Một vấn đề lớn với thiết kế này là có thể có nhiều điểm hỏng hóc. Nếu chốt đồng bị cong, vỏ hình thang bị cong hoặc vít bị gãy sẽ khiến đầu nối khó hoặc không thể sử dụng được.

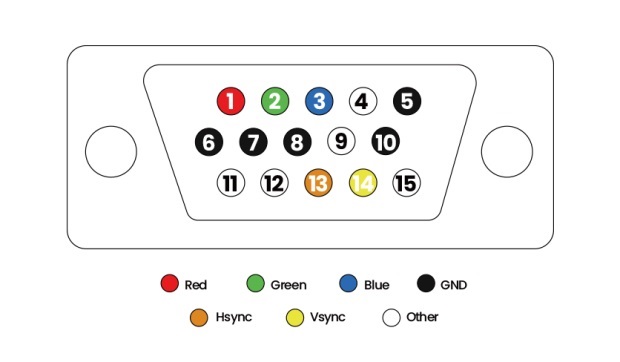

Tại sao đầu nối VGA có chân cắm nhỏ?

Đặc điểm nổi bật của đầu nối VGA là số lượng lớn chân cắm vào các lỗ trên cổng. Cổng VGA truyền thống có 15 jack cắm cho 15 chân.

Ba chân đầu tiên chịu trách nhiệm cho màu đỏ, xanh lá cây và xanh lam. Hệ thống sử dụng ba màu đó để tạo ra tất cả các màu khác trên màn hình. Hệ thống cũng có thể thay đổi cường độ của màu sắc. Ba màu cộng với cường độ cho ra bốn biến. Kết nối VGA có thể kết hợp từng biến lại với nhau và đó là lý do vì sao nó được gọi là sơ đồ 16 màu. Bốn lần bốn là 16.

Các chân 5, 6, 7, 8 và 10 đều là các chân nối đất, giúp chống nhiễu tín hiệu. Bất kỳ lượng điện dư thừa nào cũng sẽ được gửi qua các chân này. Nếu không có các chân nối đất này, cáp VGA sẽ cung cấp hình ảnh không nhất quán.

Chân 13 và 14 lần lượt điều khiển đồng bộ hóa ngang và dọc. Có thể bạn chưa biết điều này, kết nối VGA không gửi tín hiệu. Họ gửi hai. Kết nối sẽ gửi một hình ảnh dọc và ngang, sau đó kết hợp cả hai lại với nhau. Các phân đoạn này sau đó được đồng bộ hóa để đảm bảo chúng khớp với nhau và đó là những gì chúng ta thấy.

Các chân 4, 9, 11, 12 và 15 không còn hoạt động hoặc bị hạn chế chức năng. Những chân này ban đầu có mục đích phát hiện loại màn hình đang được sử dụng. Tuy nhiên, quá trình chuyển đổi bắt đầu vào cuối những năm 1990 từ phát tín hiệu analog sang kỹ thuật số. Trong quá trình chuyển đổi này, cách cáp nhận dạng độ phân giải đã thay đổi. Vì vậy, những chiếc chân này trở nên dư thừa.

Có những loại biến thể nào của cổng VGA?

Có thể bạn đã gặp rất nhiều cổng có tên tương tự nhau: VGA, SVGA, WXGA, v.v. Tại sao lại có nhiều tên giống nhau đến vậy? Những tên này đại diện cho độ phân giải khác nhau của màn hình. Mặc dù IBM đặt nhiều tên khác nhau cho các cổng nhưng hầu hết mọi người đều gọi chung các kết nối là VGA.

Cáp tương tự có thể được sử dụng cho bất kỳ cổng nào. Chất lượng của cáp, chiều dài của cáp và tuổi của cáp đều có thể ảnh hưởng đến chất lượng hiển thị của màn hình. Ví dụ: cáp có màn chắn đồng trục sẽ mang lại hình ảnh nhất quán hơn.

Nếu card màn hình máy tính của bạn có cổng VGA thì card màn hình sẽ quyết định độ phân giải tối đa. Điều này có nghĩa là bạn không cần phải lo lắng về độ phân giải của cổng VGA khi mua cáp. Tuy nhiên, độ phân giải tối đa của cổng có thể ảnh hưởng đến loại màn hình nào sẽ hoạt động tốt nhất cho máy tính.

Tương tự với kỹ thuật số

Nếu đủ lớn, bạn có thể nhớ rằng TV từng có ăng-ten tai thỏ. Những TV này sử dụng tín hiệu analog. Năm 2009, FCC thông báo rằng các chương trình phát sóng truyền hình sẽ chỉ sử dụng tín hiệu số trong tương lai. Nếu bạn có một chiếc TV cũ hơn vào năm 2009, nó sẽ ngừng hoạt động trừ khi bạn mua một bộ chuyển đổi để thu tín hiệu kỹ thuật số.

Mặc dù sự kiện này đã được công bố rộng rãi trên tin tức nhưng quá trình chuyển đổi từ analog sang kỹ thuật số đã bắt đầu sớm hơn nhiều. Quá trình chuyển đổi này rất quan trọng vì cáp VGA truyền tín hiệu analog. Điều này có nghĩa là dữ liệu số của máy tính của bạn cần được chuyển đổi sang dạng analog để truyền qua cáp VGA.

Kết nối VGA có thể hỗ trợ độ phân giải cao không?

Độ phân giải của kết nối VGA được xác định bởi card màn hình máy tính của bạn. Hiện nay, độ phân giải cao nhất được cung cấp qua cổng VGA là 2K. Về lý thuyết, cổng VGA có thể hỗ trợ độ phân giải cao hơn. Tuy nhiên, hãy nhớ rằng máy tính cần chuyển đổi tín hiệu số sang tín hiệu tương tự để truyền qua cáp VGA. Điều này sẽ sử dụng rất nhiều khả năng xử lý của máy tính.

Đây là lý do tại sao kết nối VGA không tốt cho độ phân giải cao. Hầu hết các card màn hình hỗ trợ VGA chỉ cung cấp độ phân giải 1080p. Bản thân cáp không ảnh hưởng đến độ phân giải nhưng các thiết bị cũ hơn sẽ không hỗ trợ độ phân giải cao hơn. Độ phân giải chính xác của cổng VGA khác nhau tùy thuộc vào máy tính.

Sự khác biệt giữa HDMI và VGA là gì?

Không giống như VGA, HDMI sử dụng tín hiệu số. Điều này có nghĩa là HDMI có thể truyền dữ liệu hiệu quả hơn VGA. Vì dữ liệu của máy tính là kỹ thuật số nên không cần thêm sức mạnh xử lý để truyền dữ liệu qua cáp HDMI.

HDMI 2.1 hỗ trợ độ phân giải cao hơn, chẳng hạn như 8K ở 120hz. Mặc dù VGA không có giới hạn băng thông nhưng nó bị giới hạn bởi nguồn video và cách chuyển đổi video thành tín hiệu analog. Cáp HDMI cũng có thể dài hơn cáp VGA vì tín hiệu kỹ thuật số không bị suy giảm theo khoảng cách.

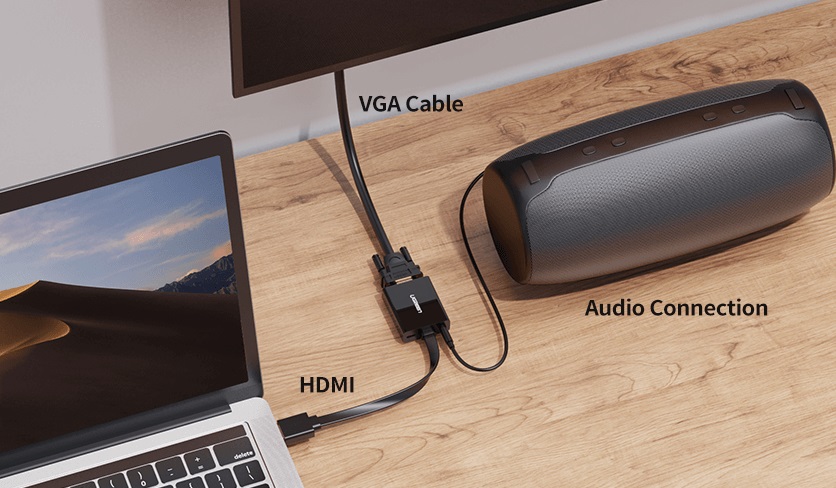

Chuyển đổi VGA sang HDMI

Do những hạn chế của VGA, chúng tôi không khuyến nghị chúng làm màn hình chính. Hầu hết các thiết bị hiện đại đều không có cổng VGA. Tuy nhiên, nếu bạn có màn hình cũ có VGA, bạn có thể muốn sử dụng nó làm màn hình thứ hai. Điều này có thể hữu ích khi ghi chú trên màn hình thứ hai hoặc theo dõi những thay đổi trên thị trường chứng khoán.

Nếu bạn có màn hình VGA và bạn cho rằng mình vẫn có thể sử dụng nó, bạn có thể cân nhắc mua bộ chuyển đổi HDMI sang VGA. Điều này sẽ cho phép bạn sử dụng màn hình cũ hơn với một thiết bị mới hơn. Hầu hết các bộ chuyển đổi cũng có giắc âm thanh 3,5 mm do cáp VGA không truyền âm thanh.

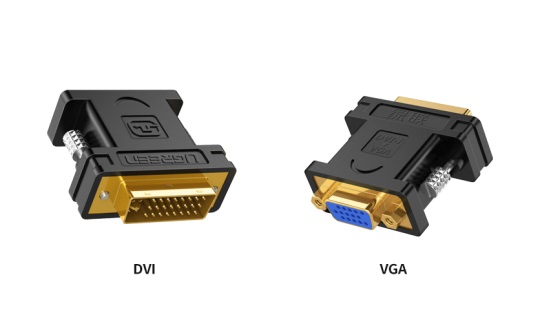

Bộ chuyển đổi: DVI & VGA

Đầu nối DVI cung cấp cả tùy chọn analog và kỹ thuật số. Điều này làm cho nó linh hoạt hơn. Tuy nhiên, mặc dù DVI được cho là sẽ thay thế VGA nhưng hầu hết các công ty đều đã ngừng hỗ trợ kết nối DVI. Vì FCC đã ngừng sử dụng tín hiệu analog nên chức năng analog của DVI không còn hữu ích nữa.

Bạn có thể kết nối cổng DVI với cổng VGA bằng cách sử dụng bộ chuyển đổi. Tuy nhiên, nếu nguồn video là kỹ thuật số, bạn sẽ có chất lượng giảm tương tự như khi chuyển đổi HDMI. Bạn nên cân nhắc điều này khi chọn màn hình của mình.

VGA và Mini-VGA

Cổng VGA rất lớn nhờ có 15 chân cắm và 2 con vít lớn. Máy tính xách tay cần tiết kiệm càng nhiều không gian càng tốt. Đó là lý do tại sao một số công ty sản xuất VGA mini. VGA này nhỏ hơn nhiều so với bản gốc.

Các máy tính xách tay như iBook và HP Mini đều có cổng VGA mini. Có thể kết nối `mini-VGA với màn hình VGA thông qua bộ chuyển đổi. Điều này sẽ đặc biệt hữu ích cho những người yêu thích máy tính cổ điển.

Tương lai của VGA

Như đã thảo luận trước đó, các công ty không trang bị kết nối VGA trên các thiết bị hiện đại. Rất khó có khả năng VGA sẽ trở lại phổ biến. Tuy nhiên, vẫn còn rất nhiều máy tính, màn hình cũ có cổng VGA. Vì vậy, hệ thống VGA không hoàn toàn lỗi thời.
