Cấu tạo, phân loại và ưu nhược điểm của cáp HDMI

Chủ Nhật, 07/01/2024

HDMI cho phép truyền tải dữ liệu hình ảnh với chất lượng gần như nguyên bản tốt hơn bất cứ chuẩn cáp thông dung nào hiện nay. Chi tiết hơn, bạn có thể truyền tải video Full HD 1080p với tốc độ khung hình 60fps. Còn đối với âm thanh, chuẩn HDMI hỗ trợ tới 8 kênh tiếng 24-bit ở 192Hz, bạn có thể dễ dàng bắt gặp ở các hệ thống âm thanh chất lượng cao cấp như Dolby TrueHD và DTS-HD Master Audio.

Cấu tạo của cáp HDMI và cổng kết nối HDMI

Về cáp HDMI thi cáp này được cấu tạo bởi 19 chân và mỗi chân đảm bảo nhiệm vụ khác nhau và trong quá trinh truyền dữ liệu phải tuân thủ những quy tắc nhất định.

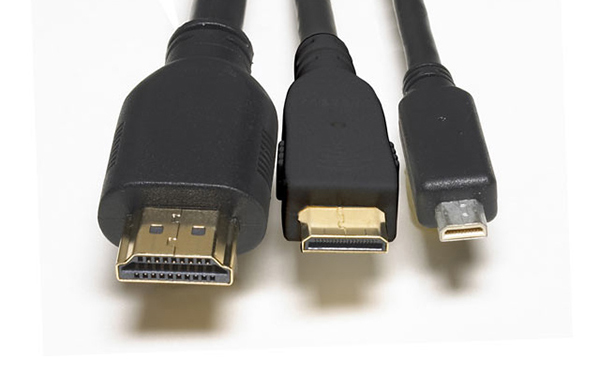

Cổng HDMI sử dụng đầu kết nối 19 pin và có 3 kích thước chính: chuẩn A (HDMI tiêu chuẩn - standard), chuẩn C (mini HDMI), và chuẩn D (micro HDMI). Trong ba chuẩn trên thì chuẩn A cho tới nay là chuẩn thông dụng nhất. Ngoài ra, chúng ta còn một chuẩn nữa là chuẩn E được sử dụng trong các ứng dụng tự động.

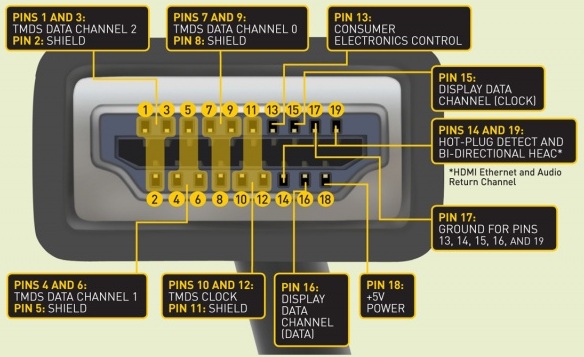

Cấu tạo của cổng kết nối HDMI

Chân 1-9 mang 3 kênh dữ liệu TMDS (Transition Minimized Differential Signaling: chuyển dữ liệu giảm thiểu sai số- kỹ thuật này cho phép DVI và HDNI chuyển dữ liệu kỹ thuật số ở tốc độ cao), 3 chân trên mỗi kênh. Dữ liệu TMDS bao gồm cả thông tin âm thanh và hình ảnh, và mỗi kênh có 3 dây riêng biệt cho giá trị -/+ và một tiếp đất (mát) hoặc lá chắn tín hiệu
Chân 10-12 mang dữ liệu cho kênh TMDS clock, giúp giữ tín hiệu được đồng bộ, như với các kênh dữ liệu TMDS, có các dây riêng biệt cho giá trị -/+ và lá chắn tín hiệu
Chân 13 là kênh CES (Consumer Electronics Control: kiểm soát lượng điện tiêu thụ) dùng để gửi lệnh và kiểm soát dữ liệu được kết nối giũa các thiết bị
Chân 14 được dự phòng cho mục đích sử dụng trong tương lai
Chân 15 và 16 được dành riêng cho DDC(Display Data Channel-kênh dữ liệu hiển thị) được dùng cho thông tin giao tiếp EDID (Extended Display Identification Channel- kênh xác định hiển thị mở rộng) giữa các thiết bị
Chân 17 là một lá chắn tín hiệu cho kênh CEC(Consumer Electronics Control: kiểm soát lượng điện tiêu thụ) và DDC(Display Data Channel-kênh dữ liệu hiển thị)
Chân 18 mang nguồn điện +5v
Chân 19 là chân bảo vệ nóng, dành riêng để giám sát điện tăng giảm và những lần cắm hoặc rút dây

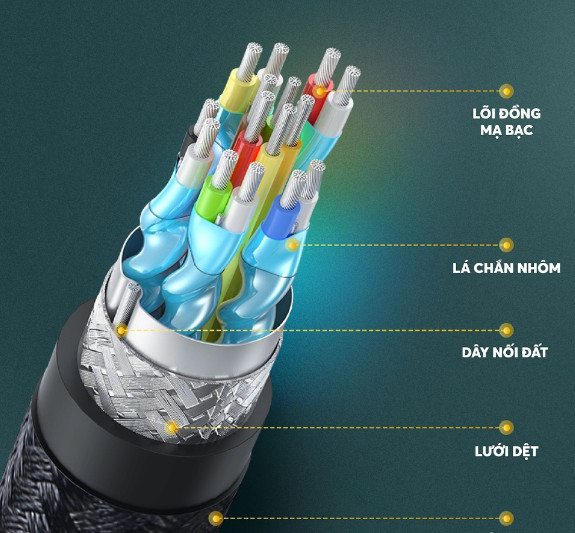

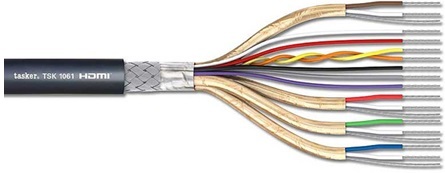

Cáp HDMI được cấu tạo bởi nhiều lớp, mỗi lớp có chức năng khác nhau

Có 5 loại cáp HDMI phổ biến hiên nay như:

Cáp HDMI tiêu chuẩn – chỉ hỗ trợ tới độ phân giải mức 1080i/60Hz.
Cáp HDMI tốc độ cao – hỗ trợ độ phân giải trên mức 1080p, tính năng Deep Color, định dạng 3D
Cáp HDMI chuẩn có Ethernet.
Cáp HDMI tốc độ cao có Ethernet
Cáp HDMI Automotive – hỗ trợ kết nối thiết bị gắn ngoài với thiết bị HDMI trong xe hơi.

Dựa vào sự tương thích với các thiết bị

HDMI tiêu chuẩn: Tương thích với hầu hết thiết bị như TV, Laptop, PC,…
Mini HDMI: Tương thích với máy ảnh, card màn hình…
Micro HDMI: Tương thích với Smartphone, Tablet…
HDMI MHL: Hỗ trợ phát hình ảnh từ thiết bị di động (điện thoại, máy tính bảng) có hỗ trợ MHL được chiếu lên màn hình lớn, phổ biến nhất là tivi.

Ưu điểm của HDMI

HDMI hỗ trợ truyền tải hình ảnh, video chất lượng có độ phân giải Full HD 60 khung hình/giây. Tiêu chuẩn này vẫn là tiêu chuẩn truyền tải sắc nét có thể xem trên tivi mà không bị vỡ hình.
Tiện lợi vì có thể truyền tải hình ảnh lẫn âm thanh qua các thiết bị chỉ với 1 sợi cáp duy nhất.
8 kênh âm thanh cho chất lượng đầu ra đúng chuẩn phòng thu vì thế bạn có thể xem những bộ phim hay, chơi game online, xem bóng đá thỏa thích với âm thanh chân thực và sống động.
Kích thước cáp kết nối cổng HDMI gọn nhẹ, có thể mang đi nhiều nơi phục vụ cho công việc hay giảng dạy.

Nhược điểm của HDMI

Vì có nhiều đặc điểm nổi trội nên so với cáp VGA thì HDMI lại có giá thành cao hơn một chút.
Dây cáp HDMI không có khóa cắm vì vậy sau một thời gian sử dụng hoặc sử dụng sai cách sẽ dễ dẫn đến tình trạng ổ cắm dần bị lỏng khiến đường truyền dữ liệu không ổn định.
Một số nơi công sở như trường học, cơ quan vẫn chưa phổ biến các thiết bị có cổng HDMI nên muốn kết nối cổng này cần phải phải có một cáp chuyển đổi từ HDMI sang VGA.
